- 產品名稱：手持式熱電偶187
- 瀏覽：
- 添加時間：2015-05-31 14:12:42
- 推薦度：
產品介紹：
WRNK-181、WRNK-182、WRNK-187同屬于一系列鎧裝手柄式熱電偶,可帶數顯儀表。鎧裝直經可以有Φ8、Φ6、Φ4、Φ3等。
鎧裝熱電偶結構形式
安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。
為了適應不******業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。
鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。
卡套螺紋接頭
|
鎧裝熱電偶外徑d
|
Φ8
|
Φ6
|
Φ5
|
（Φ4）
|
Φ4
|
Φ3
|
Φ2
|
|
固定裝置代號和尺寸
|
|||||||
|
M
|
M16×1.5
|
M12×1.5
|
|||||
|
S
|
22
|
19
|
|||||
卡套法蘭盤
|
鎧裝熱電偶外徑d
|
Φ8
|
Φ6
|
Φ5
|
（Φ4）
|
Φ4
|
Φ3
|
Φ2
|
|
固定裝置代號和尺寸
|
|||||||
|
D
|
Φ60
|
Φ50
|
|||||
|
D0
|
Φ45
|
Φ36
|
|||||
|
D1
|
Φ24
|
Φ20
|
|||||
|
S
|
22
|
19
|
|||||
|
d0
|
Φ9
|
Φ7
|
|||||
型號表示
|
W
|
R
|
規格
|
內容
|
||||||
|
|
|
N
|
|
鎳鉻－鎳硅
|
|||||
|
E
|
|
鎳鉻－銅鎳
|
|||||||
|
C
|
|
銅－銅鎳
|
|||||||
|
測溫元件材料
|
鎧裝式
|
-
|
1
|
|
無固定裝置式
|
||||
|
2
|
|
固定卡套螺紋
|
|||||||
|
3
|
|
可動卡套螺紋
|
|||||||
|
4
|
|
固定卡套法蘭
|
|||||||
|
5
|
|
可動卡套法蘭
|
|||||||
|
安
裝
固
定
形
式
|
0
|
|
絕緣式
|
||||||
|
2
|
|
接殼式
|
|||||||
|
3
|
|
防水式
|
|||||||
|
8
|
|
手柄式
|
|||||||
|
8
|
|
小接線盒式
|
|||||||
|
9
|
|
帶補償導線
|
|||||||
|
接
線
盒
形
式
|
1
|
|
絕緣式
|
||||||
|
2
|
|
接殼式
|
|||||||
|
8
|
|
接殼式（手柄式）
|
|||||||
|
9
|
|
絕緣式（手柄式）
|
|||||||
|
工作端形式
|
3
|
3對
|
|||||||
|
4
|
4對
|
||||||||
|
5
|
5對
|
||||||||
|
6
|
6對
|
||||||||
|
多
對
式
|
|
||||||||
|
W
|
R
|
□
|
K
|
-
|
□
|
□
|
□
|
□
|
|
鎧裝熱電偶外徑和名義長度標準規格
|
鎧裝熱電偶外徑 dmm
|
||||
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
|
50
75
100
150
200
250
300
400
500
750
1000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
1500
|
注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時須***加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。

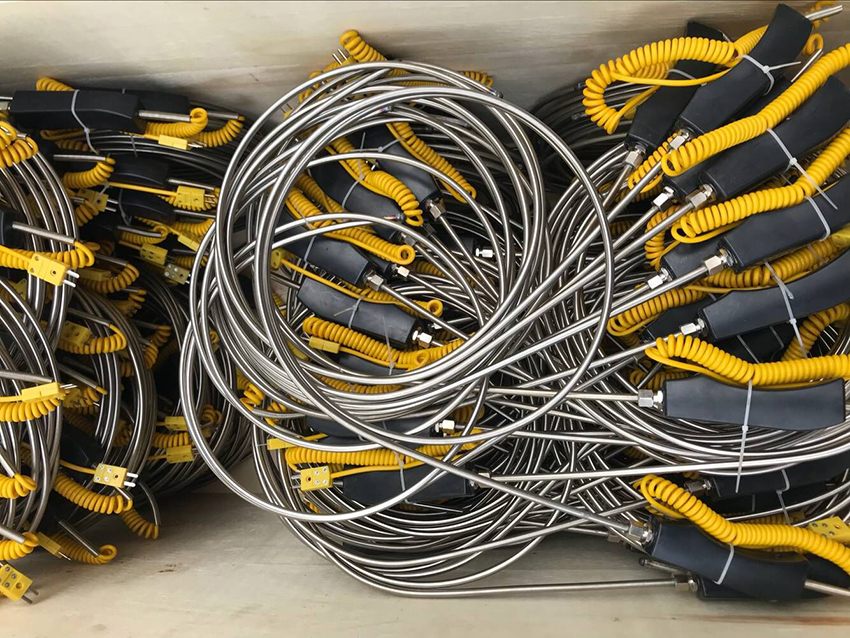

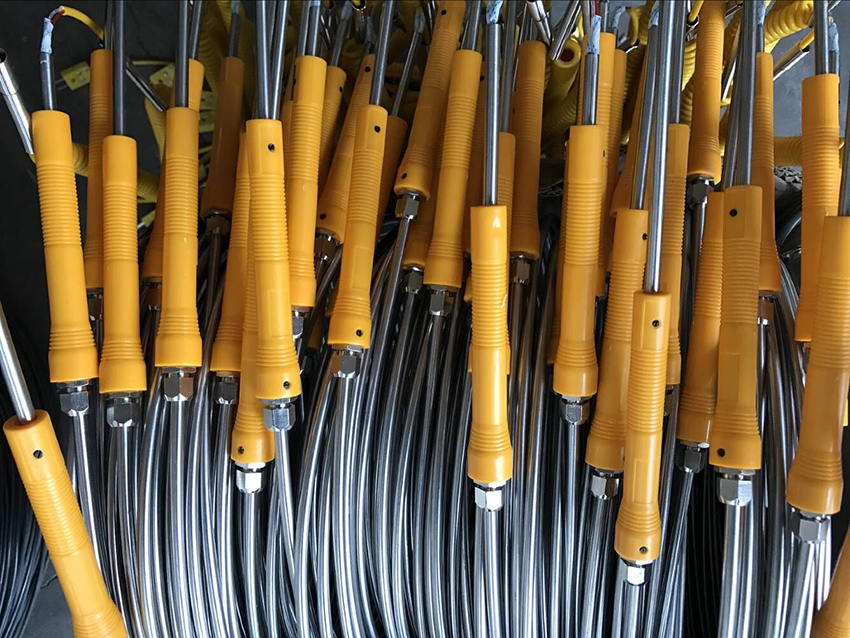

手柄式鎧裝熱電偶（WRNK-181、WRNK-182、WRNK-187）通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0℃~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
熱響應時間少，減小動態誤差;
可彎曲安裝使用;
測量范圍大;
機械強度高，耐壓性能好;
手柄式鎧裝熱電偶電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出
熱電勢所對應的溫度值。
手柄式鎧裝熱電偶產品執行標準:IEC584 GB/T18404-2001
手柄式鎧裝熱電偶單支：Φ2,Φ3,Φ4,Φ5,Φ6,Φ8 雙支：Φ3,Φ4,Φ5,Φ6,Φ8
手柄式鎧裝熱電偶套管材質：1Cr18Ni9Ti GH3030
WRNK-181、WRNK-182、WRNK-187感溫元件材料即為鎳鉻-鎳硅、無固定裝置
